旋轉溜槽進料粒度

0.15-2mm

旋轉溜槽處理量

2-40t/h

旋轉溜槽加工物料

錫、鎢、金、銀、鉛、鋅、鉭、鈮、鐵、錳、鈦和煤等

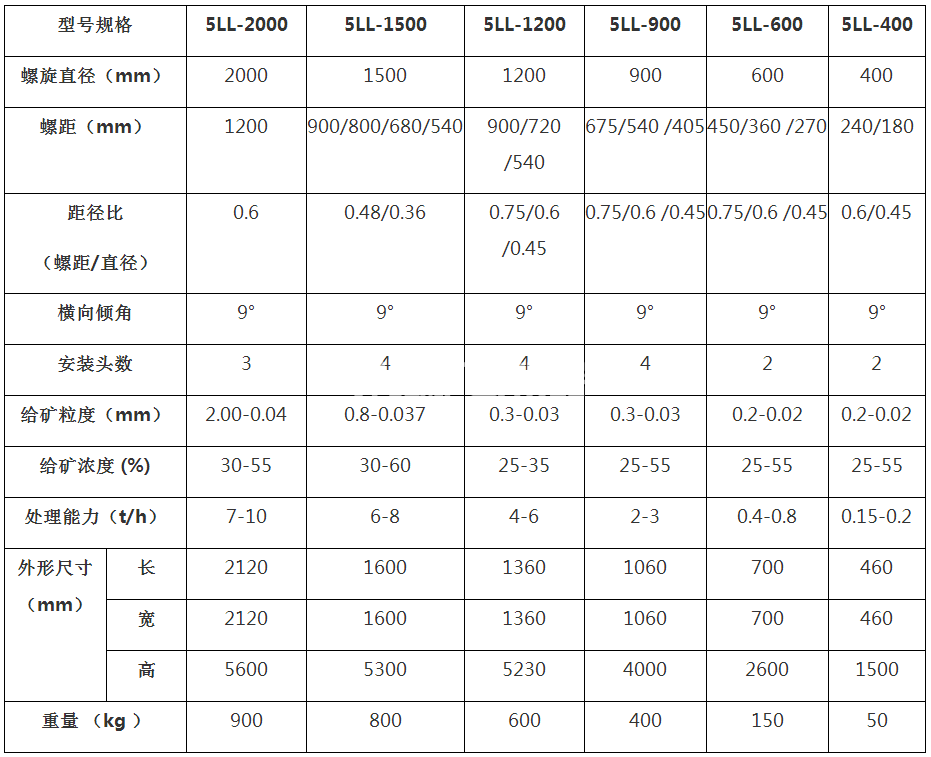

旋轉溜槽技術參數

旋轉溜槽設備介紹

旋轉溜槽是廣泛運用于選礦物質篩分的再選機器設備，就鐵礦物質來講，可合理收購 0.2~0.03mm粒度分布。礦物質顆粒物在旋轉溜槽葉子表層上遭受作用力、向心力、水流動性工作壓力及滑動摩擦力的功效，而開展分層次分帶，最后獲得篩分。

很多年來鐵礦物質旋轉溜槽選擇別實踐經驗證明，也有一部分已單個離解的鐵礦物質的富連體衣、并不是遺失在尾礦庫中，便是回到再磨控制回路變成過磨顆粒無法收購 。因而，現一般旋轉螺旋溜槽必須改善，提升 選別高效率，過到提升 廢金屬回收高效率及高產提質增效目地。

二、旋轉螺旋溜槽構造及材料

玻璃鋼旋轉螺旋溜槽由給礦勻分器、給礦槽、螺旋溜槽，商品提取槽、商品聚集斗和槽支撐架（包含十字架或三角架）等六一部分構成。由螺旋式片連接成的螺旋式槽是關鍵構件。旋轉溜槽是由玻璃鋼防腐（玻纖彈性體材料）做成，借地腳螺栓接在一起，旋轉螺旋溜槽的選別面有一層預制構件的耐磨損層。它具備輕質、牢固、堅固耐用日用品的優勢。螺旋式槽的上邊配有多管給礦勻分器分礦勻稱，操縱簡單。分礦器隨意置放在支桌的十字架（或三角架）上。平均分的煤漿根據裝在螺旋式槽首端給礦槽遲緩地給到螺旋式槽表面，開展篩分。旋轉螺旋溜槽的尾部裝在有閥塊式新品提取槽將篩分的新品沿軸向按品味分為三種（或四種）新品。用調節閥門塊的部位來更改各新品的提取總寬。新品聚集斗是一同舟環狀筒，將已提取的雙頭礦流各自匯聚導出來。刻槽螺旋溜槽的截面，曲線圖的切線斜率轉變尤其適合細粒子原材料的選別。旋轉螺旋溜槽具備構造簡易、無健身運動件、重量較輕、元噪聲、配備安裝和檢修便捷等優勢。

旋轉溜槽常用金屬?gòu)?fù)合材料的硬度是9，盡僅次于硬度10的裸鉆。

新研發和契形旋轉溜槽葉子借參考了搖床床表面橫著槽的作用機理用淘米盆刻槽遍布方式加以改進，在旋轉螺旋溜槽葉子上雕出契形的槽，契形刻槽具備內切圓槽和導向性槽，陽花那樣不但能夠 提高流水的脈動飲料功效，還能夠依靠導向性槽使重礦物質沿槽向里側挪動，有益于提升 鐵礦物質的利用率。

三、旋轉溜槽葉子特性、拼裝及主要參數

（1）葉子特性。契形旋轉螺旋溜槽葉子是一般亮面葉子的基本上，按＄1200Mm*720Mm一般旋轉螺旋溜槽的葉子橫斷面（Y=10X3）設計方案而成，唯一差別是在葉子上刻著契形槽。契形斜坡沿軸向內慢慢升高為H型。因?yàn)樾D(zhuǎn)螺旋溜槽葉子槽表面的煤漿流膜沿軸向由內向型外慢慢變厚，因而，設計方案的契形刻槽的高寬比由內向型外的間隔先后按1.5、2.0、3.0Mm增長。（2）拼裝H型和亮面葉子能夠 有各種不同的組成方法，工業生產實驗用的契形刻槽螺旋溜槽是上端2片H型和下邊2片亮面葉子P拼裝成2HP型。（3）契形刻槽螺旋溜槽的主要參數。

①個數與圓數：試驗室實驗時安裝2個頭，工業生產實驗時安裝4個頭，每一個頭由4個葉子構成，因而共4圈；

②螺旋式直徑D：選用工業生產上常見的直徑D=1200Mm;

③牙距S豎向傾斜角：牙距采作工業生產上通用性的牙距S=720Mm由公式計算tga=S(X.D),求取邊緣豎向傾斜角&=arctgS/(X.D)=arctg720*(3.14*1.2)=10.82,豎向傾斜角從邊緣到內緣慢慢擴大。正中間的豎向傾斜角為18，內緣為46.2;

④葉子橫剖面樣子和橫著傾斜角B：葉子選用立方米拋物線方程Y=10X1/3或x=0.001Y3明確的橫斷面樣子。橫著傾斜角為9。

四、根據試驗室與工業生產實驗所測試數據比照說明：

（1）2H2P組成契形旋轉螺旋溜槽與4P一般螺旋溜槽工業生產比照實驗結果顯示，在給礦標準和鈦精礦品味相仿?tīng)顩r下，2H2P型比4P型廢金屬回收高效率提升 3.97介百分比，選礦廠高效率提升 2.81個百分比，精礦產資源率提升 2.29個百分比。

（2）旋轉螺旋溜槽比一般螺旋溜槽緩解了葉子槽表面的脫干狀況，更改了濃度值遍布，鈦精礦帶濃度值相仿?tīng)顩r下，中礦帶的尾礦庫帶濃度值均值低5%之上，這有益于原材料疏松，有益于較緊促礦物質收購 。

（3）旋轉溜槽+0.031毫米之上各粒度分布利用率都高過一般螺旋溜槽，而+0.056毫米之上各料級更顯著。因而，旋轉溜槽更能融入環節粉磨、大小篩分再選生產流程，降低鐵礦物質的過磨，有益于提升 全部金屬材料利用率。
